痛閾測試儀是心理教學的常用實驗儀器，主要用于測定人體的痛閾和耐痛閾，也可供作醫療衛生部門教學和科研輔助儀器。
目前我廠生產的EP601C型痛閾測試儀是原EP601型的改良型，采用了目前先進的元器件，使電性能和穩定性得到進一步提高，使用了大型的顯示表頭，使觀測更為方便和直觀。在使用工作電源上，也改為交流220伏和電池供電兩種方法，兩種電源的切換是自動的，以交流220伏優先。當使用交流220伏時，在線路上采用了雙變壓器隔離，使絕緣性能大大提高。如使用電池也是目前常用的1號電池。
本儀器采用直流電鉀離子透入法致痛，電路采用了恒流電流，再用分流法，這樣在人體四肢同側部位測痛是絕對安全的，儀器大可能輸出的直流電壓為50伏。面板上的電流表顯示的是進入被試人體的電流值。

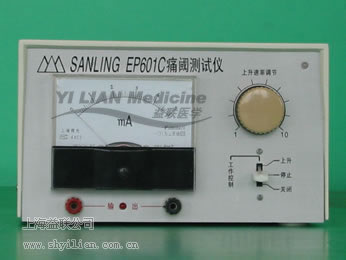

儀器采用極化鋁面板和ABS工程塑料機箱，前面板和后面板的布局如圖
儀器面板上的電流表表示進入人體的分流電流大小，上升速率旋鈕可調節電流上升的快慢，工作控制扳鈕開關的上升、停止和關閉是電流進入人體的三種狀態。
儀器背面是整機的電源開關和交流電源的引出線，打開電池盒的蓋子，內可放1號電池4節。調整器是在工作控制扳鈕開關處于停止?fàn)顟B(tài)，電流表顯示有慢慢偏移時作調整使用。
